多束濺射沉積系統
針對多元材料研究中對高通量需求的創新解決方案：多束濺射沉積技術?；陔x子束濺射的獨特幾何結構設計，搭配我們超緊湊、超低功耗的ECR技術生成的多重離子束。其核心特點是能在靜態基板上實現成分與厚度均勻的沉積，或通過緊湊型濺射靶材實現可控梯度沉積。整套系統高度自動化，占地面積極小。
MBS-24系統圖示：50×50×50厘米沉積系統，配備24個獨立離子源，可制備?10厘米范圍內均勻性達±2%的（多元）薄膜
“化繁為簡”的離子束沉積
傳統離子束沉積系統通常被認為體積龐大且操作復雜。我們的多束沉積系統旨在顛覆這一認知。憑借全新的設計理念，離子束沉積如今可以變得簡單易行。
▌可調沉積參數
在大電流與寬能量范圍內保持離子束穩定
▌簡易操作系統
高可靠性離子源搭配友好用戶界面
▌低維護需求
專利設計保護離子源與腔體免受沉積污染
只需啟動預設方案，系統即可利用最多24個獨立靶材（根據離子源數量）沉積幾乎所有固態靶材薄膜。除離子源工作所需的惰性氣體外，通過在樣品附近通入反應氣體（如氮?dú)饣蜓鯕猓?，還可制備氮化物或氧化物等反應沉積薄膜。
我們的技術對樣品極為友好，與傳統離子束濺射沉積相同：基板可選用敏感材料，因其不受等離子體侵蝕（等離子體僅存在于離子源腔內），無需偏壓且溫升極低。
系統沉積的薄膜具有典型離子束濺射特性：致密光滑，多呈納米晶態，且不含離子源惰性氣體。特殊幾何結構還能實現半保形沉積。
多元薄膜的無限可能
我們的ECR離子源技術為多元薄膜制備提供了廣闊空間：
離子源具備寬泛的束流和能量調節范圍
每個離子源通過獨立射頻電源控制
可單獨快速啟停離子源
這不僅支持均勻多元材料沉積，還能精確調控非均勻組分分布——橫向組分梯度適用于組合材料高通量篩選，縱向梯度則能優化薄膜附著力或制造漸變折射率材料。
▌合金與化合物沉積
全成分范圍內精確控制化學計量比
▌功能梯度薄膜
動態調節各離子源沉積速率及能量
▌多層膜沉積
通過獨立啟停離子源構建多層結構
系統規格（MBS-24）
50×50×50厘米真空腔體

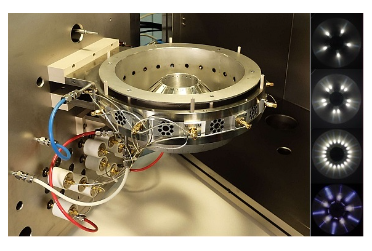

?32厘米離子源環
最多24個離子源（獨立射頻電源）
單離子源0-500μA束流
5-10kV離子束能量
油冷系統（源環與靶材）
15m3/h羅茨泵+700l/s渦輪泵
工作氣體：如Ar、Xe
預設方案沉積

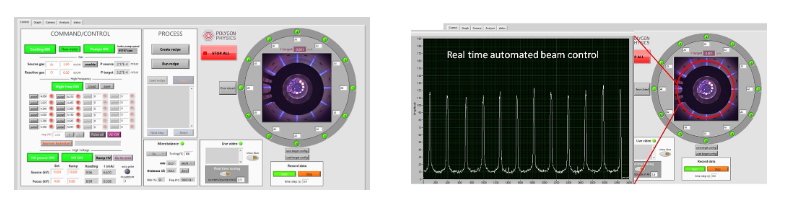

實時自動束流調節
可定制樣品（頂部）裝載
?10cm靜態沉積70nm/h時均勻性±2%
最多4組分的均勻薄膜
反應氣體入口：如O?、N?
膜厚監控儀
