H2W Technologies有限角度扭矩電機是緊湊、有限角度偏移(< 180°)、旋轉、閉環伺服應用的理想選擇。與傳統的旋轉刷和無刷電機不同，力矩器的纏繞方式使得運動發生時不需要換向。結果是一個更簡單和更可靠的系統。
| 設備類型 | 先生 | |
| 連續扭矩范圍 | 20度 | 0.35拉德 |
| 極數 | 4 | |
| 徑向間隙 | 0.025英寸 | 0.635毫米 |
| 帶軸承的外殼 | 不 | |
| 轉動慣量 | 1.0盎司英寸 | 2.0千克米 |
| 總質量 | 106盎司 | 3000克 |
| 20C時的電阻 | 9.7歐姆 | |
| 20C時的電感 | * mH | |
| 電氣時間常數 | *毫秒 | |
| 電機常數 | 94.0英寸盎司/√瓦 | 65.7牛厘米/√瓦 |
| 扭矩常數 | 293英寸盎司/安培 | 205牛厘米/安培 |
| 反電動勢 | *伏/弧度/秒 | |
| 100%負載時的扭矩 | 265英寸盎司 | 187牛頓·厘米 |
| 100%負載時的功率 | 7.9瓦 | |
| 100%負載時的電流 | 0.91安培 | |
| 10%負載時的扭矩 | 795英寸盎司 | 560牛頓·厘米 |
| 10%負載時的功率 | 71.6瓦 | |
| 10%負載時的電流 | 2.7安培 | |
| 外徑 | 5.3英寸 | 133毫米 |
| 外殼厚度 | 1.3英寸 | 33.0毫米 |

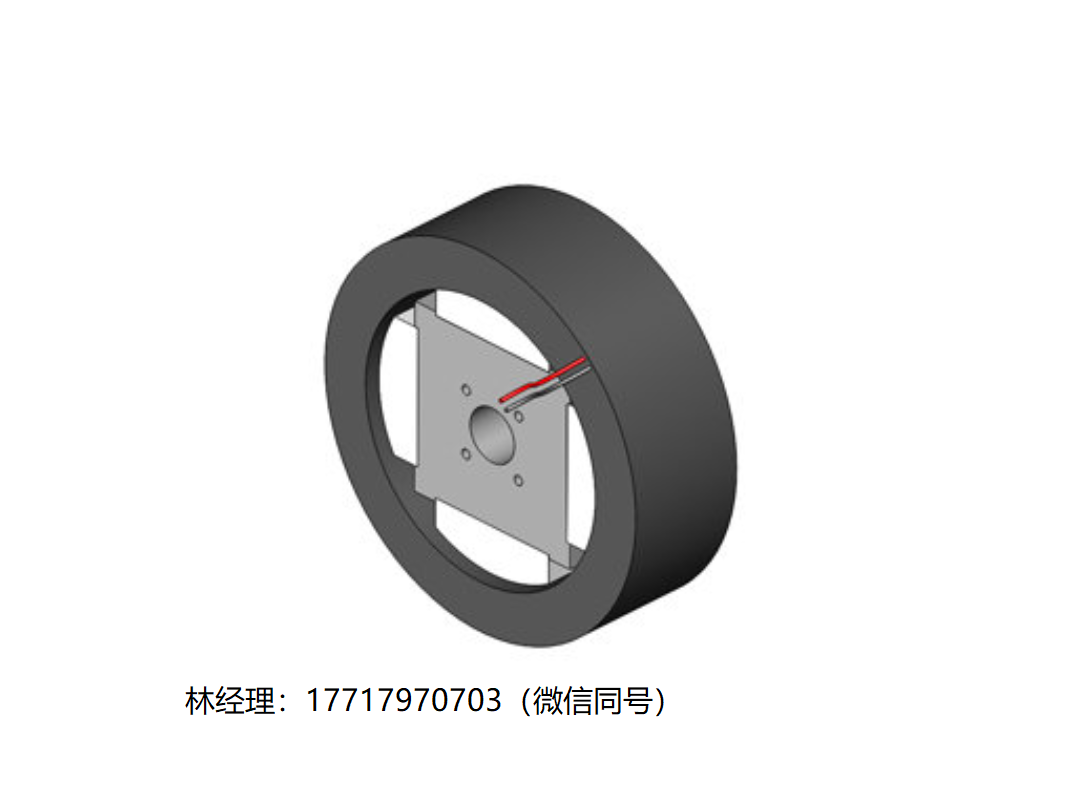

H2W Technologies,TMR-020-270-4V,扭矩電機
