無刷旋轉電機 – TWR-070-410-1150-3PH
無刷旋轉電機，一種線性電機，產品型號：TWR-070-410-1150-3PH

TWR-070-410-1150-3PH 是一款三相無刷旋轉電機，也稱為旋轉伺服電機，是一種直驅電機，非常適用于有限或無限的閉環伺服旋轉運動應用。該電機可持續/峰值輸出扭矩為 480 英寸-磅（53 Nm）/1440 英寸-磅（159 Nm）。

該型號設計為 70° 旋轉，適用于 20 英寸（500 mm）半徑的運行。通過添加額外的模塊化磁軌（每段 33°），可擴展其角位移范圍。

當配合旋轉編碼器進行位置反饋時，該電機具備極高的定位、速度和加速度控制精度。電機的動子線圈總成采用真空封裝設計，在一個長“U”形磁鐵組件之間的氣隙中運動。

客戶需要自行提供軸承系統，用于引導動線圈組件并保持磁鐵與線圈組件之間 0.050 英寸（1.25 mm）的間隙。電機線圈和磁鐵組件之間無吸引力。該三相電機線圈組件可通過內置霍爾元件實現梯形換相，或通過合適的驅動器/運動控制器和編碼器反饋實現正弦換相。

電源通過高柔性電纜由無刷伺服放大器提供。我們可根據客戶的具體應用需求定制電機。也提供更大扭矩的電機，詳情和圖紙請聯系廠家。

產品特點：

  • 零齒槽效應（無卡頓）

  • 可實現高速與輕載高加速度

  • 低運動質量

  • 單個磁體組件內可容納多個電機線圈

  • 兼容標準三相無刷放大器

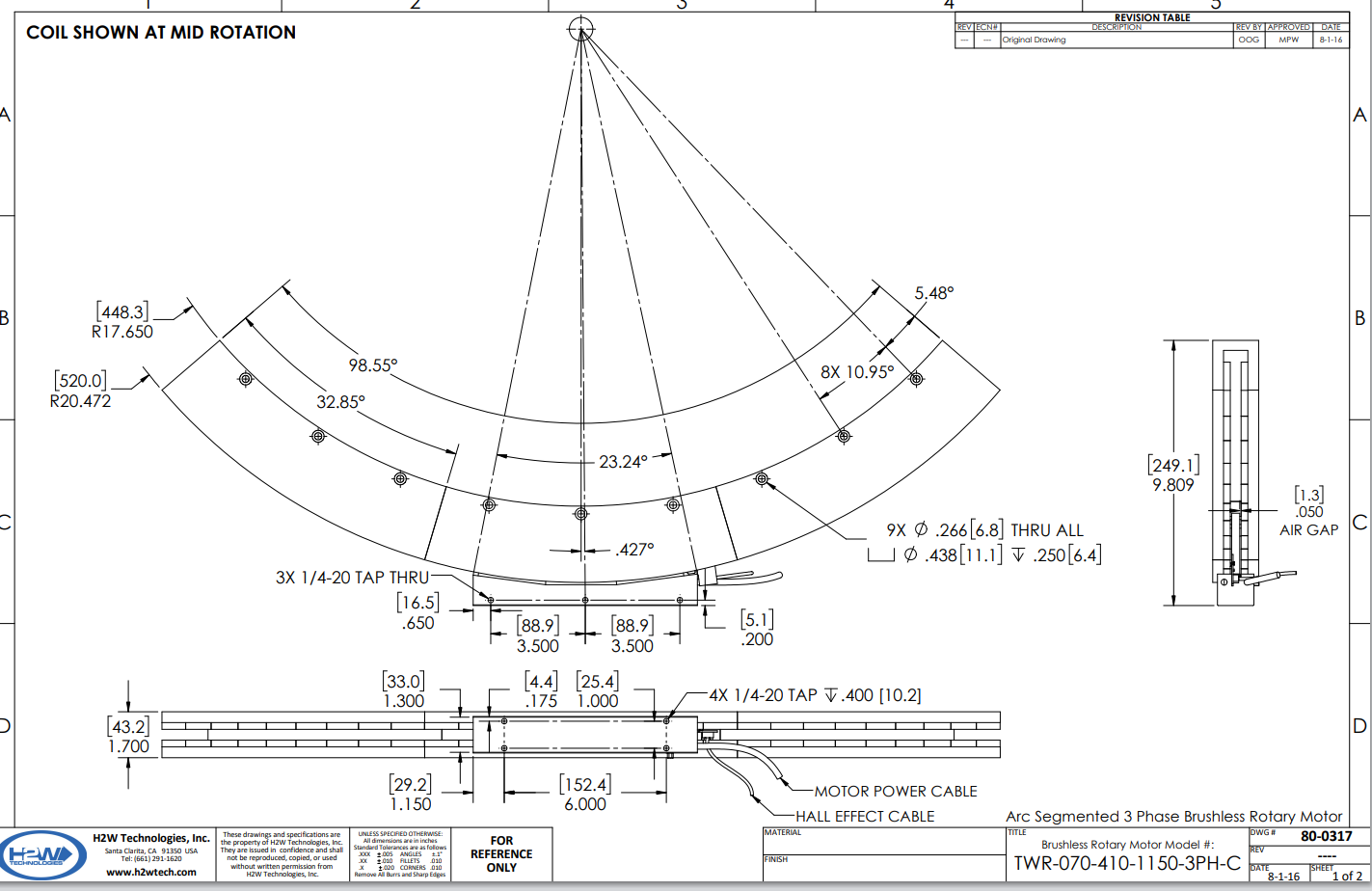

以上規格為包含 3 個弧形磁軌段和 1 個無刷旋轉電機的系統配置。
