H2W Technologies,直流音圈直線執行器,NCC12-60-1000-2X,非商用直流音圈直線執行器 – NCC12-60-1000-2X該動圈式執行器（NCC12-60-1000-2X）配備了一個鋁制繞線筒，可將熱量從電機繞組傳導出去。
動圈式執行器不配備軸承系統。如果您需要帶有內置軸承系統的執行器，請查看我們的動磁式型號?；蛘?，如果您想了解我們?nèi)绾螌⒁羧傻街本€運動平臺中，請參考相關產品。
要確定您的運動需求，請使用我們的直線運動計算器。
該電機已集成到以下定位平臺中：
- VCS12-1000-LB-C
- VCS12-1000-LB-CS
- VCS12-2000-LB-01-C
- VCS12-1000-RB-01-C3
- VCS12-1000-LB-01-C
- VCS12-2000-LB-01-MC
- VCS12-2000-LBP-01-MC
- VCS12-1000-AB-01-C
設備類型：動圈式
行程：1.2 英寸 / 30.5 毫米
徑向間隙：0.025 英寸 / 0.64 毫米
軸承類型：無
運動質量：84.6 盎司 / 2400 克
總質量：632 盎司 / 17900 克
20°C 時的電阻：3.0 歐姆
20°C 時的電感：2.7 毫亨
電氣時間常數：0.90 毫秒
電機常數：11.8 磅/√瓦特 / 52.5 牛/√瓦特
力常數：20.1 磅/安培 / 89.4 牛/安培
反電動勢：2.3 V/英寸/秒 / 89.4 V/米/秒
100% 占空比時的力：100 磅 / 445 牛
100% 占空比時的功率：72.0 瓦
100% 占空比時的電流：4.9 安培
10% 占空比時的力：300 磅 / 1362 牛
10% 占空比時的功率：646 瓦
10% 占空比時的電流：14.7 安培
外徑：5.6 英寸 / 142 毫米
外殼長度：6.5 英寸 / 165.1 毫米

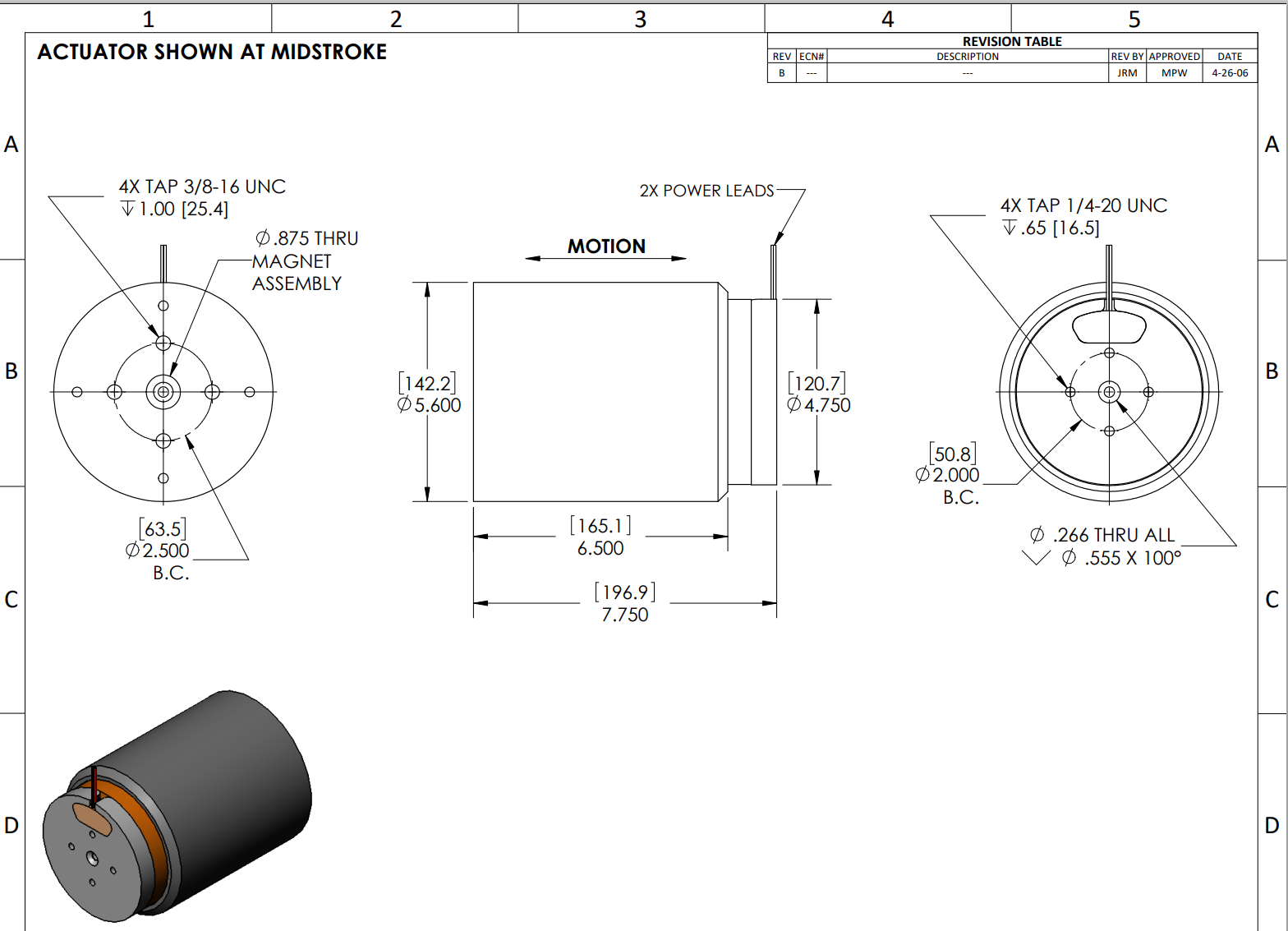

產品圖紙：
