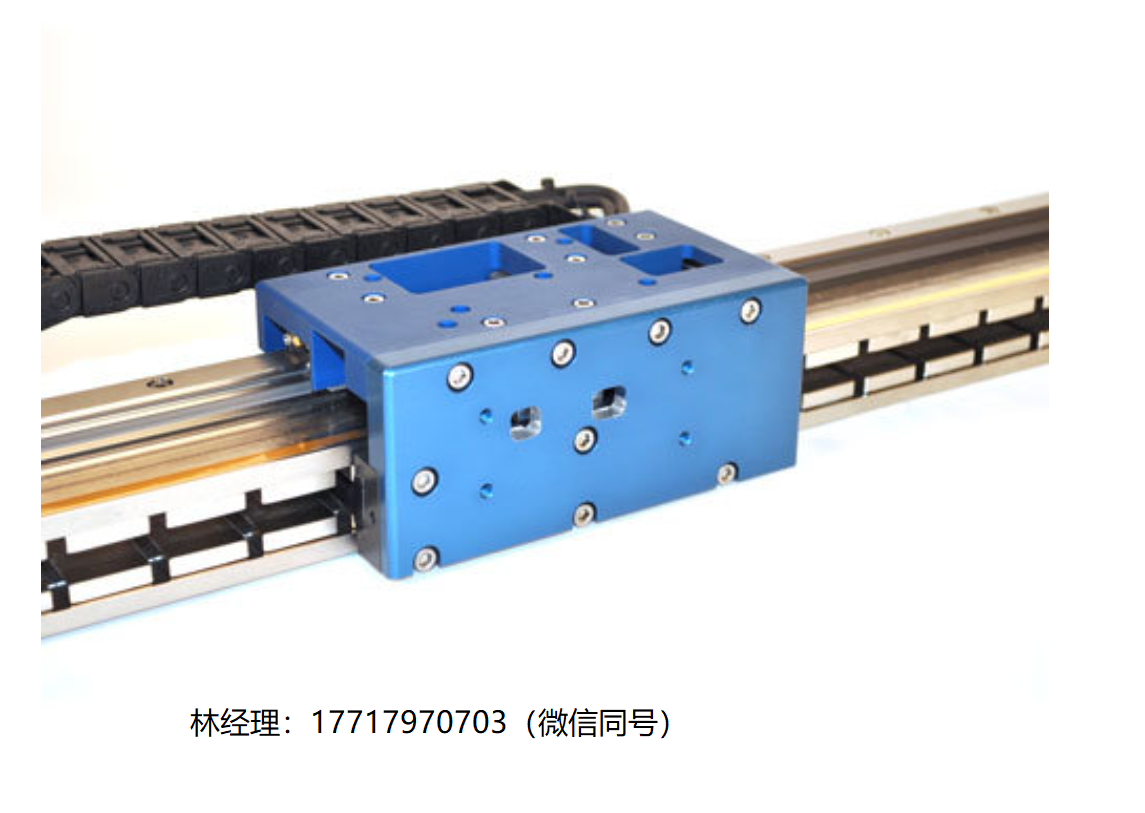

SRS載物臺是一種緊湊、占地面積小的開放式定位載物臺。它用于閉環定位應用，要求高速和較輕負載的高加速度。
無鐵芯線圈組件對固定磁體組件沒有磁吸引力，這減少了軸承系統上的負載并增加了軸承系統的壽命。
載物臺的總重量較低，這使其成為多軸系統中Y軸(頂軸)的理想選擇。載物臺較低的移動質量允許輕型有效載荷有更高的加速度。
電纜托架尺寸過大，可讓客戶有效負載電纜和軟管通過。電纜托架的背面可以輕松拆卸和重新連接，以便通過其他電纜布線。
SRS定位平臺采用了最新的線性運動技術:
- 電機:無觸點三相無刷線性電機，無鐵芯，正弦或梯形整流，帶霍爾效應。封裝的線圈組件移動，多極永磁體組件靜止。輕質線圈組件允許輕型有效載荷的更高加速度。
- 軸承:線性導向通過使用帶有1或2個線性循環滾珠軸承導軌的單個線性軌道來實現。軸承用擦拭器密封，以保持潤滑并防止碎屑進入。
- 編碼器:帶有歸位參考標記的非接觸式玻璃或金屬標尺光學線性編碼器。多個參考標記可用，沿標尺長度方向每隔50毫米間隔一次。典型的編碼器輸出是A和B方波信號，但也可選擇正弦輸出
- 限位開關:行程兩端都有行程終點限位開關。開關可以是高電平有效(5V至24V)或低電平有效。這些開關可用于關閉放大器，或向控制器發出發生錯誤的信號。限位開關通常是編碼器的一個組成部分，但如果需要，也可以單獨安裝。
- 電纜托架:電纜導向是通過使用電纜載體實現的。電纜托架尺寸過大，以便為客戶軟管和電纜布線
- 波紋管:SRS不附帶波紋管。
- 硬停止:在工作臺的末端裝有硬止動裝置，以防止伺服系統出現故障時超程損壞。
優勢:
- 占地面積和橫截面小
- 最低單位長度重量
- 低成本
- 輕負載的高加速度
- 高速
應用:
