美國 GCI Get control E84 仿真器 原裝進口

GCI 的 E84 仿真器提供自動化程序，用于驗證 300mm 晶圓生產設備和自動材料處理系統 (AMHS) 上所需的增強型載波傳送并行 I/O 接口是否符合 E84 標準。GCI E84 仿真器與個人電腦相連，是測試與 300mm 材料交接操作相關的通信功能和電氣要求不可或缺的工具。 它還可用于維護目的，以排除和識別接口故障。仿真器提供并行端口或 USB 接口。

測試模式

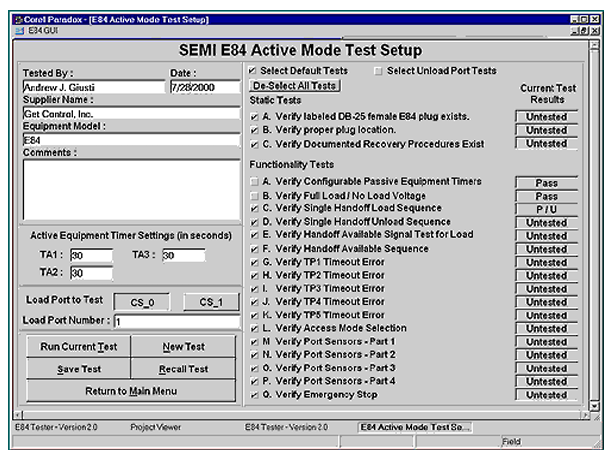

自動測試模式提供靜態和功能測試。 靜態測試允許用戶驗證是否存在貼有標簽的 DB-25 插頭，以及它們是否安裝在正確的位置。 可選擇顯示指定連接器標簽和位置的圖表。 功能測試包括驗證單次切換負載、單次切換卸載、切換可用性、緊急停止、超時、無源設備端口傳感器和 +24V 電源電壓。 可選擇顯示各種測試的控制信號時序圖。 可輸入用戶名、測試日期和設備信息等數據。
測試計劃和結果可以以 ASCII 文本格式保存到磁盤，以便打印。保存的文件包含用戶輸入的所有信息，以及 E84 仿真器應用程序提供的各項

測試詳細信息包括測試標題、結果、失敗信息以及用戶在測試期間輸入的任何注釋。 可以調用保存的測試計劃來恢復測試。

光隔離接口
E84 仿真器控制器提供主動和被動光隔離接口。它通過一個標準的雙向并行打印機端口連接到 PC。兩個 DB-25 連接器分別作為有源和無源實體接線，為 AMHS 和工藝設備提供接口。支持的電氣實現包括光隔離硬接線連接和通過光傳輸設備的連接。

自動有源測試

靜態測試
# 標有 DB-25 E84 母插頭
# 正確的插頭位置
# 有記錄的恢復程序
功能測試
# 可配置的無源設備計時器
# 滿載/空載 +24V
# 單次切換加載序列
# 單次切換卸載順序
# 負載切換可用信號測試
# 切換可用序列
# TP1-5 超時錯誤
# 訪問模式選擇
# 端口傳感器
# 緊急停止
