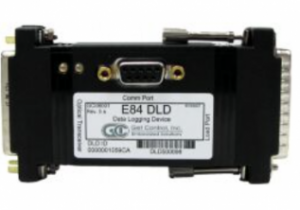

美國 GCI Get Control，E84 DLD數據記錄設備

解決方案每個現場技術人員和設備所有者都需要快速定位和解決導致E84切換失敗的信號異常，丟失和故障。這種下一代記錄設備是一個小型的獨立單元，插入無源設備和PI/O收發器之間，以捕獲E84握手并將其寫入其非易失性存儲器。它的內部存儲器提供了存儲超過50個FOUP切換的容量。為了擴展其記錄容量，可以將其配置為使用其內置的診斷過濾。啟用診斷過濾后，E84 DLD會忽略良好的切換，并僅將失敗的切換寫入其內部存儲器。GCI的行業領先的診斷軟件E84分析應用程序包含在此工具中。

工廠自動化在300毫米半導體制造設施中得到廣泛應用。300毫米工藝設備采用帶有集成E84電氣接口的標準裝載端口，以實現與自動化物料搬運系統之間的物料傳輸。GCI的E84數據記錄裝置（DLD）提供了一種緊湊的解決方案，能夠以非侵入方式監測和記錄與300毫米物料交接操作相關的E84握手信號。結合GCI的E84分析應用程序，E84數據記錄裝置成為捕獲、分析和解決E84交接問題而不中斷工作流程的不可或缺的工具。

功能

  • 直接連接工具與光收發器之間
  • 無需外部電源
  • 以非侵入方式檢測E84接口信號
  • 將超過50次交接操作記錄到非易失性存儲器中
  • 為所有記錄的數據添加時間和日期戳
  • 將記錄的數據上傳至個人電腦和GCI E84手持式測試儀
  • 循環記錄可將最新的交接操作保留在內存中
  • 在GCI E84手持式測試儀和個人電腦上進行實時繪圖
  • 與GCI E84分析應用程序兼容
  • 可選的診斷篩選，僅記錄失敗的交接情況
  • 可選擇記錄首次有效的加載/卸載操作，之后僅記錄失敗操作
  • 統計記錄成功和失敗的切換次數

E84數據記錄設備的安裝很簡單。從工具頂部的接口位置斷開光收發器的DB – 25接口。將數據記錄設備（DLD）上標有“加載端口”的DB – 25接口插入工具的DB – 25接口。將光收發器的DB – 25接口插入數據記錄設備（DLD）上標有“光收發器”的DB – 25接口。在數據記錄設備（DLD）與個人計算機或E84手持式測試儀之間連接一根串行電纜，并對數據記錄設備（DLD）進行配置。配置完成后，斷開個人計算機或手持式測試儀與數據記錄設備（DLD）的連接。

DLD 會立即開始記錄所有 E84 交易。通過將個人電腦或手持式測試儀連接到 DLD 的串行端口，可隨時上傳已記錄的交易。此外，您可以使用個人電腦或手持式測試儀實時監測信號，而不會中斷交接操作。

規格

  • 電源：從E84 +24V電源獲取 +24V、10mA的電力
  • 串行通信接口
  • 19個輸入通道
  • 500赫茲采樣率
  • 3.8英寸×2.1英寸×0.8英寸（96.5毫米×53.3毫米×20.3毫米）
  • DB – 25針（有源）和DB – 25孔（無源）接口

包裝內容

  • E84 Data Logging Device?E84數據記錄設備
  • 6′ male to female DB-9 cable?6英尺公對母DB-9電纜
  • User Manual?用戶手冊
