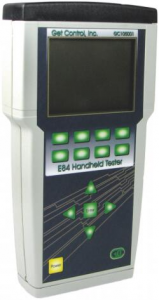

E84手持式測試儀（E84 HHT）是用于快速測試、故障排查和解決E84問題的最有效工具。這款獨立的電池供電工具集成了E84模擬器中提供的行業領先的自動加載和卸載程序。它融合了多項行業首創技術，能夠快速找到E84問題的答案：
GCI的E84手持測試儀（HHT）是用于E84維護、故障排查及安裝應用的便攜式解決方案。它是一款集成式E84測試工具，集實時信號顯示、電壓和電流測量以及測試結果存儲功能于一身，操作簡便。使用E84手持測試儀，可快速找到E84接口相關問題的答案。
其SD卡接口可將測試結果保存并傳輸至個人電腦進行進一步分析。該接口改進了結果存儲的條理性，并簡化了將結果傳輸至個人電腦以進行詳細分析的流程。測試結果以格式化的ASCII文本文件和與行業領先的GCI E84分析應用程序兼容的二進制格式存儲。查看使用E84手持測試儀（HHT）的標準加載和卸載循環測試記錄的E84信號時序圖。
由于E84輸入/輸出信號數量眾多且采用集電極開路邏輯，標準儀表測量無法提供足夠詳細的信息來確定E84故障原因。導致E84接口問題的信號異常，最好使用E84手持式測試儀（HHT）提供的模擬電壓和電流測量進行檢查。
功能
- 菜單驅動界面
- 內部紅外收發器
- 支持外部紅外收發器
- 每個E84信號的電壓和電流顯示
- 自動主動和被動加載與卸載測試
- 對每個E84輸出進行帶I/O監測的手動控制
- 紅外收發器自動測試
- 連接到GCI E84 DLD或RJ-11光收發器時的實時信號顯示
- 模擬器測試套件
- 將測試結果保存到SD卡
- 根據工藝工具ID整理測試結果
- 將數據從GCI E84 DLD上傳至SD卡
- 輕松將保存的數據和記錄的DLD數據傳輸?shù)诫娔X
- 使用GCI E84分析應用程序來分析數據
- 內置時鐘和日歷
- 可充電電池
- 固件可現場升級
規格
- 內置符合E84標準的紅外收發器
- 有源和無源電氣E84接口
- DB – 25公頭（有源）和DB – 25母頭（無源）端接
- 自帶可充電電池
- SD卡接口
- RS-232串行通信接口
- 9.3英寸×4.9英寸×1.6英寸（236毫米×125毫米×41毫米）
包裝內容
- GCI E84手持式測試儀
- 2GB SD閃存卡
- 15英尺公母DB-25電纜
- +15伏直流墻壁電源（120伏交流）
- GCI手持式測試儀用戶手冊
測試
加載/卸載測試
使用內部紅外設備執行加載和卸載測試，以重現E84故障?；蛘?，如果紅外通信距離超過內部紅外設備的一米范圍，則使用外部紅外設備。
隨著交接操作的進行，E84手持終端（HHT）實時繪制E84信號。它提示裝入前開式晶圓傳送盒（FOUP）（加載）或取出前開式晶圓傳送盒（卸載），并同時顯示倒計時器。
存儲到SD卡的測試結果包括測試設置詳細信息（TA和TP定時器設置、周期類型）、測試完成狀態以及實時圖表。使用E84分析應用程序?qū)r間圖進行詳細分析。
光模塊測試
將光收發器連接到E84手持終端（HHT），并執行紅外收發器測試，以確定E84故障是出在收發器還是工藝設備上。
紅外收發器測試會獨立驗證每個光收發器信號，并生成一份總結報告。還可以顯示每個信號在開啟和關閉狀態下的電壓和電流測量值。
故障分析包括信號間短路測試、信號與地之間的短路測試以及開路信號測試。
存儲在SD卡中的測試結果包括所有電壓和電流測量值、模式測試結果，以及格式化ASCII文本文件中的故障分析錯誤信息。
電壓/電流測量
將E84手持終端（HHT）直接連接到工藝設備的E84控制器，以測量并顯示E84接口電壓電平。所有E84輸入/輸出信號都會顯示，包括信號名稱、引腳分配、輸入/輸出編號以及直流電壓測量值。測量結果實時顯示。
通過單個選項按鈕在電壓和電流測量顯示之間切換。
選擇手動模式來更改E84手持測試儀（HHT）的輸出狀態，并監測工藝設備的響應。
將E84接口當前狀態的測量數據保存到SD卡。保存的測試結果包括所有E84輸入/輸出信號的所有電壓和電流測量值。
測試結果整理
存儲在SD卡上的測試結果按工藝工具ID進行整理。每個工藝工具都有一個8字符的ID標簽?？梢暂斎朐敿毜墓に嚬ぞ咝畔碜R別單個工具?？梢栽趥€人電腦上使用標準文本編輯器（如記事本?）創建/編輯工藝工具ID及其信息記錄，并保存到SD卡中。也可以在制造工廠中使用E84手持式終端（HHT）的軟鍵界面創建新的工具ID標簽。
測試結果可以通過SD卡輕松傳輸?shù)絺€人電腦。測試結果以單個文件的形式，按照標準Windows?文件夾結構進行組織。大多數結果文件可以使用文本編輯器打開，或?qū)氲轿淖痔幚碥浖幸陨蓤蟾?。某些文件（循環測試、手動控制帶狀圖）可使用GCI的E84分析應用程序查看。
