GCI三軸加速度計測試工具（振動工具）

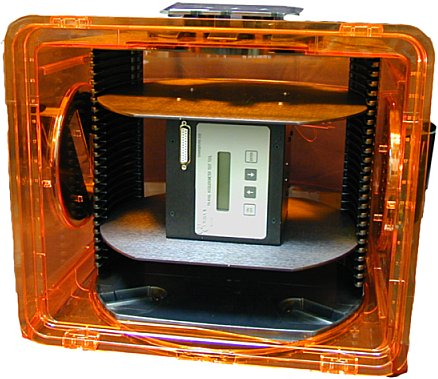

安裝在FOUP中的加速度計測試工具

AMHS和輸送設備制造商使用三軸加速度計測試工具，在系統開發、安裝和維護過程中量化和評估振動特性。這一行業標準工具被200mm和300mm晶圓廠用于測量物料搬運系統對晶圓批次產生的振動。通過檢測軌道錯位的早期跡象，可以對系統進行維護，以最小化晶圓批次受到的振動影響。三軸加速度計測試工具可作為獨立單元使用，也可與GCI信息中心配合使用，通過AMHS車輛提供的位置數據實現自動化記錄。

GCI的三軸加速度計測試工具為AMHS供應商和終端用戶提供了精確的振動測量解決方案。該工具在自動化或手動運輸過程中，同時采集并記錄X、Y和Z軸上的振動數據。

三軸加速度計測試工具采用電池供電，自成一體。適配板可將工具牢固安裝在300mm FOUP內部。對于200mm應用，可選配安裝板，將工具固定在200mm晶圓載具內。LCD顯示屏和鍵盤提供配置選項的訪問。

板載數據簡化
三軸加速度計測試工具實時對每個軸每秒512個數據點進行板載數據簡化。提供多種數據簡化選項，包括RMS（均方根）、峰值、峰值頻率和真實RMS。板載數據簡化以半秒為間隔（使用FFT），每軸每秒為每種簡化類型生成兩個簡化數據點。記錄容量受簡化類型限制（最長2至6小時）。

簡化數據存儲在內部SD卡上。在上傳至PC進行分析之前，可存儲多次記錄會話。提供RS-232端口，用于通過InfoCenter桌面應用程序上傳數據（聯系GCI）。

時域記錄選項
三軸加速度計測試工具可配置時域記錄選項，將時域數據記錄到安全數字存儲卡中。啟用此選項后，工具每秒每軸直接向安裝的SD卡記錄512個時域數據點。記錄容量受SD卡可用空間限制（最長6小時）。數據簡化通過PC上的GCI VibPlot或InfoCenter桌面應用程序完成。

VibPlot分析應用程序

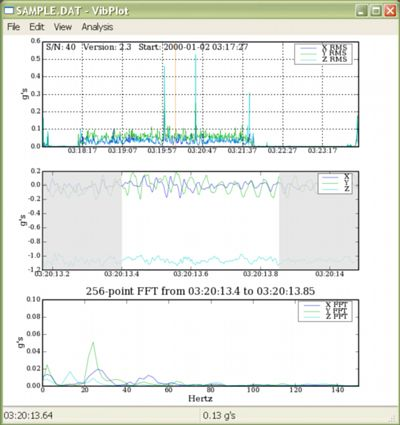

VibPlot屏幕截圖
VibPlot提供對記錄的時域數據進行頻率分析的工具。VibPlot復制了三軸加速度計測試工具中的板載數據簡化功能，并增加了額外的分析特性，如三維瀑布圖和彩色頻譜圖。時域數據可與簡化數據（RMS、峰值、真實RMS）圖表及每半秒間隔的FFT結果一同顯示。

InfoCenter桌面應用程序
InfoCenter桌面應用程序在更新的應用中提供與VibPlot相同的工具，還可上傳和顯示板載簡化數據集。

特性
軸
X、Y和Z
測量
頻率：DC至150Hz
振動：0.03g至2.00g（±0.01g）
電池/充電器
可充電LIMH電池組
先進電池充電電路
鋰電池提供靜態RAM備份——壽命長達10年（運行時間）
低電量感應及警告指示器
數據分析類型
RMS
峰值
RMS和峰值
RMS、峰值和頻率
RMS、峰值、頻率、真實RMS和N
加速度計測試工具
用戶界面
2×16字符LCD
4鍵鍵盤
閃存PROM
存儲系統固件
可通過GCI提供的固件文件輕松升級
內部microSD卡
存儲記錄會話
存儲容量支持?jǐn)?shù)百次（取決于記錄長度）帶時間戳的獨立記錄會話
RS-232接口
提供一個RS-232端口，用于將記錄數據下載至主機PC。
