基本信息

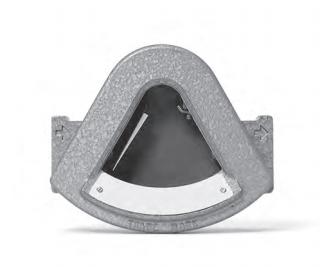

See-Flo??視線流量指示器可一目了然地顯示工藝管線中液體的顏色、透明度和流量。 大型鋼化玻璃窗便于觀察流體狀況和葉片指示器位置。 儀表外殼的楔形使 See-Flo? 幾乎可以自清潔。 在可能需要定期維護的情況下，窗戶很容易拆卸和更換。 由于這是一個視線流量指示器，因此它不包括校準刻度。

特征

• 觀察流體條件的顏色、透明度和流動性。
• 可重復的葉片指示 – 相同流速下的相同位置。
• 這使用戶能夠在指針下方的壁架上標記正常狀態。
• 用于水平或垂直管道系統。
• 壓力損失低。
• 設計簡單，零件少，使用壽命長。

經營主體

See-Flo? 視線流量指示器采用可變面積的車身外殼。 外殼的內部容積從入口擴大到出口。 主要元件是回火合金葉片，一端固定在儀表外殼的頂端。 隨著流速的變化，葉片成正比彎曲。

¹/₂?英寸，³/₄?英寸和 1 英寸連接通常具有內螺紋端。 尺寸從 1¹/₄“ 至 6” 采用整體旁路外殼，允許以線軸形式實現更大的連接尺寸，端到端尺寸一致為 12 英寸。 此外，它還允許多種連接類型，包括螺紋、法蘭、凹槽端和三夾。

規格

結構材料：（接液部件）

外殼：鋁、黃銅或 316 不銹鋼
分流器：外殼材料或碳鋼
窗戶：鋼化玻璃 葉片：17-7 ph 不銹鋼
“O”形圈：丁腈橡膠、乙丙烯、氟橡膠?或全氟橡膠 M 管道

連接：

• ¹/₂“ 至 1” NPT 內螺紋
• 1¹/₄“ 至 4” NPT 外螺紋
• ¹/₂“ 至 3” 三夾
• 1¹/₄“ 至 6” 槽
• 1¹/₄“ 至 6” 斜面
• ¹/₂“ 至 6” 150#/300# RF/FF ANSI 法蘭 （碳纖維 STL）
• ¹/₂“ 至 6” 150# RF ANSI 法蘭（不銹鋼）
• ¹/₂“ 至 6” 150#/300# RF ANSI 法蘭（鋁）
• ¹/₂“ 至 6” 150# FF ANSI 法蘭（黃銅）
• 15 至 25 mm DIN 2999/BS21/ISO R7 內螺紋
• 15 至 150 mm DIN PN 10 法蘭（316 不銹鋼 stl 和碳 stl）

壓力極限：

200 psig （13.8 bar），帶玻璃窗 100 psig （6.8 bar），帶聚碳酸酯窗

溫度限制：

• -23 至 85°C（-10 至 185°F），帶聚碳酸酯窗口。
• -23 至 121°C（-10 至 250°F），帶丁腈橡膠 O 形圈。
• -23 至 121°C（-10 至 250 °F），帶氟橡膠?、乙丙烯或全氟彈性體 O 形圈
