德國Apollo流程泵KRH 型蝸殼泵徑向剖分流程泵化學腐蝕液體泵送
單級、臥式、重型版本的設計符合 API 610 和 ISO 5199 的要求。泵的堅固設計以及可靠的液壓版本能夠滿足許多領域應用的所有要求。
| KRH | KRHA | |
|---|---|---|
| Q （立方米/小時） | 1000 | 5000 |
| H （m） | 320 | 220 |
| P （巴） | 55 / 90 | 55 |
| T（°C） | +450 | +450 |
德國Apollo流程泵KRH 型蝸殼泵徑向剖分流程泵化學腐蝕液體泵送應用范圍
KRH 型蝸殼泵應用于必須解決液體泵送復雜加工問題的加工廠。清潔和輕微污染、冷和熱、化學中性或腐蝕性液體都可以使用這些泵泵送。
- 石化廠、煉油廠
- 化學工業/工藝工程
- 制糖業
- 電廠
- 海水淡化廠
- 環境和海洋工程
- 礦物油系統處理設備等
運行數據、特性曲線
德國Apollo流程泵KRH 型蝸殼泵徑向剖分流程泵化學腐蝕液體泵送設計特點和特性
- 軸向吸嘴， 徑向排放噴嘴
- 中心線支撐
- 外殼 > NW 80 雙蝸殼設計
- 減少軸向力
- 低振動 – 使用壽命長
- 與可拆卸聯軸器相連的后拉式版本允許簡單的維護，蝸殼和電機保持在初始位置
- 密封區域符合 API 610/682，適用于各種密封件
- 標準版
- 法蘭符合 ASME B16.5 標準，用于 300 或 600 磅級
- 可更換的耐磨環和導向環便于維護并降低成本
- 動態平衡葉輪確保非常平穩的運行
- 實心軸設計滿足 API-610 的所有要求
德國Apollo流程泵KRH 型蝸殼泵徑向剖分流程泵化學腐蝕液體泵送材料
帶誘導輪版本
- 誘導輪是額外的螺桿式上游葉輪，可提供非常低的 NPSH 值
- 誘導輪的設計是根據客戶的具體應用范圍選擇的。

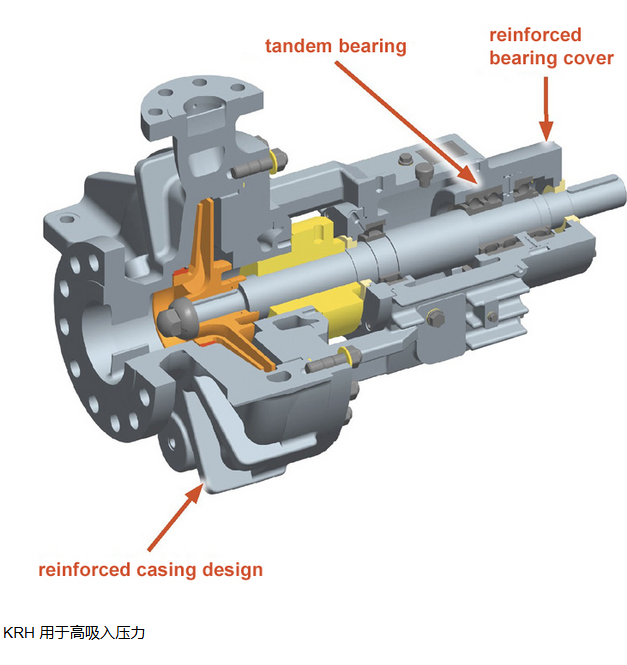

高吸入壓力設計
- 帶冷卻油底殼的串聯軸承
- 在非常高的壓力或軸承負載下，串聯軸承具有油壓潤滑和外部油過濾和油冷卻功能
- 加固外殼設計
- 轉子組的特殊設計

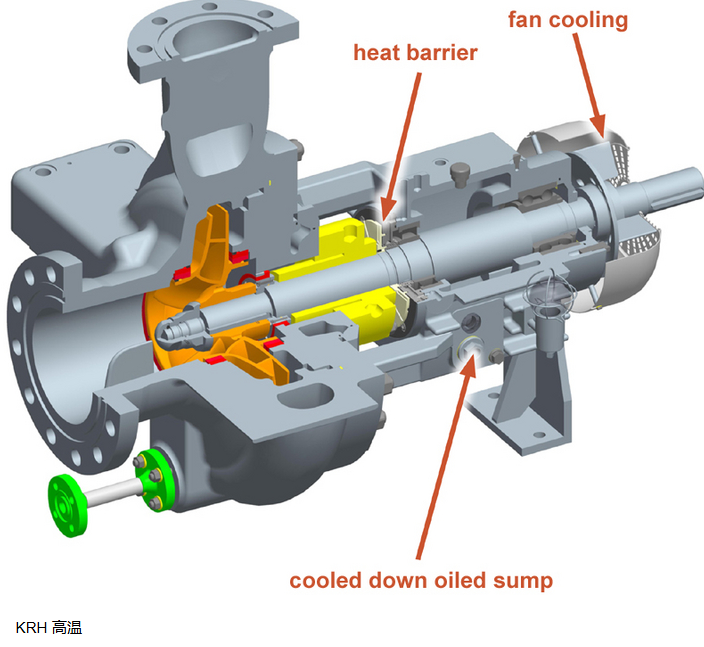

高溫設計
- 溫度高達 450 °C
- 在極高溫度下也具有很高的工藝安全性
- 適用于高溫的特殊密封概念
- 機械密封 + 用于高溫的 API-682 阻隔液系統
- 隔熱層可防止熱量滲透到軸承中
- 風扇冷卻和冷卻油底殼確保低軸承溫度
- 密封腔冷卻
