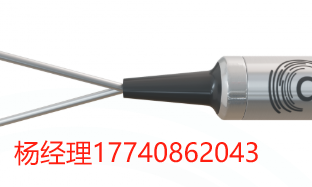

ACP 的 50GHz 單通道 OADM 采用薄膜鍍膜技術和專有的無助焊劑金屬鍵合微光學封裝，在 ITU 波長下實現光信號的添加與去除。該產品具備 ITU 通道中心波長、低插入損耗、高通道隔離度、寬通帶、低溫度靈敏性及無膠光路結構，適用于電信網絡中的波長添加/去除應用。
所有 AC Photonics 產品均通過 Telcordia 認證測試。
產品特點
- 50GHz ITU 通道間距
- 低插入損耗
- 寬通帶
- 高通道隔離度
- 高穩定性與可靠性
- 無膠光路設計
應用領域
技術規格
| 參數 | 單位 | 規格 |
|---|---|---|
| 工作波長范圍 | nm | 1530.33 – 1560.61（ITU 21~59 通道） |
| 最小通道間距 | GHz | 50 |
| 中心波長精度 | nm | ± 0.04 |
| 通道通帶（@-0.5dB 帶寬） | nm | ≥ 0.14 |
| 插入損耗（添加/去除通道）* | dB | ≤ 1.0 |
| 插入損耗（直通通道）* | dB | ≤ 0.60 |
| 直通通道隔離度 | dB | ≥ 20（相鄰）；≥ 35（非相鄰） |
| 添加/去除通道隔離度 | dB | 典型值 12；最小值 ≥ 10 |
| 通道波動（Ripple） | dB | ≤ 0.6 |
| 插入損耗溫度靈敏度 | dB/°C | ≤ 0.003 |
| 波長溫度漂移 | nm/°C | ≤ 0.001 |
| 偏振相關損耗（PDL） | dB | ≤ 0.10 |
| 偏振模色散（PMD） | ps | ≤ 0.10 |
| 定向性 | dB | ≥ 45 |
| 回波損耗 | dB | ≥ 45 |
| 最大光功率 | mW | ≤ 300 |
| 工作溫度 | °C | 0 ~ +70 |
| 存儲溫度 | °C | -40 ~ +85 |
封裝尺寸（單位：mm）
| 型號 | 描述 |
|---|---|
| A 型 | ?5.5 × L34（250μm 裸纖）?5.5 × L38（900μm 護套光纖） |
| M 型 | 緊湊型 ?4.8 × L30（250μm 裸纖） |
| N 型 | 迷你型 ?4.2 × L28（250μm 裸纖） |
| C 型 | 98 × 14 × 8.5（適用于 2/3mm 光纖護套） |
| S 型 | 89 × 51 × 8.0（適用于 2/3mm 光纖護套） |
備注：
插入損耗數值為在各通道中心波長（CWL）處測量所得。
所有參數為無連接器狀態下的參考值。
